Anleitung Funkempfänger SA301

Produktübersicht

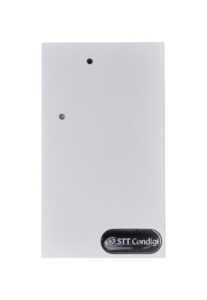

Der SA301 ist ein kompakter Funkempfänger, der bis zu 5 verschiedene Sender speichern kann. Der Funkempfänger kann mit einem externen Netzteil als mobile Lösung verwendet werden oder an Ihr Rufsystem fest angeschlossen werden.

Technische Daten
Dimensionen: 120mm lang, 70mm breit, 25mm hoch
Gewicht: 92g
Spannungsversorgung: 9-24V AC/DC
Kontakte: 1 Schliesser NO, Potentialfrei, max. 0.5A / max. 100V AC/DC

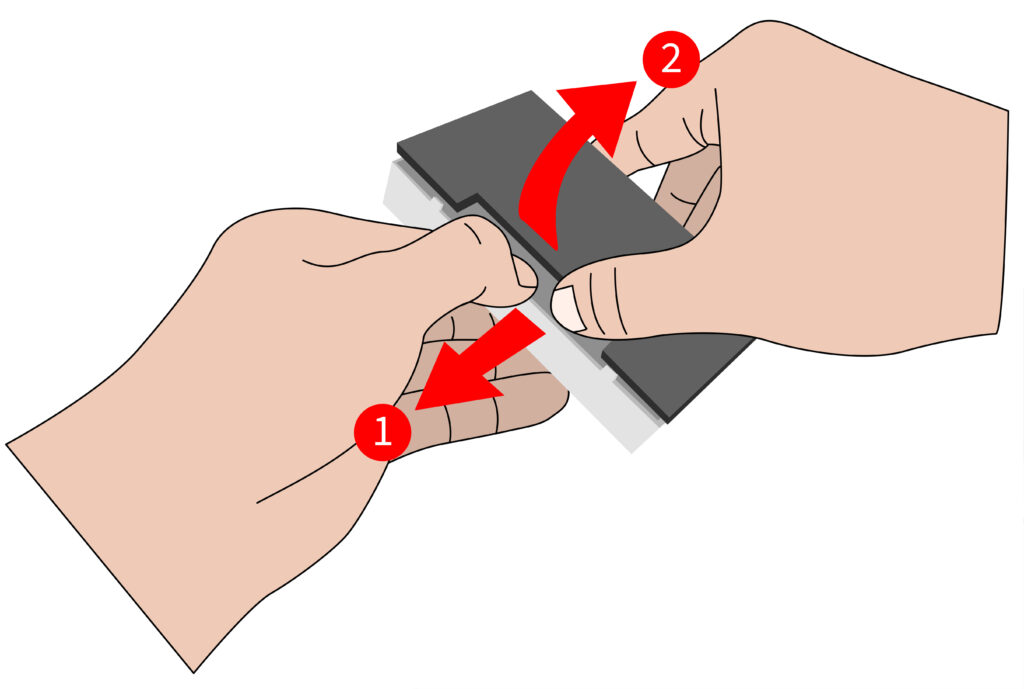

Abdeckung entfernen

Um die Abdeckung zu entfernen, fahren Sie mit dem Finger in die Aussparung am Senderboden. Drücken Sie die Abdeckung leicht nach aussen und ziehen anschliessend den Deckel ab.

Wichtig Achten Sie beim Aufsetzten des Deckels darauf, dass die LED in die dafür vorgesehen Aussparung einfährt.

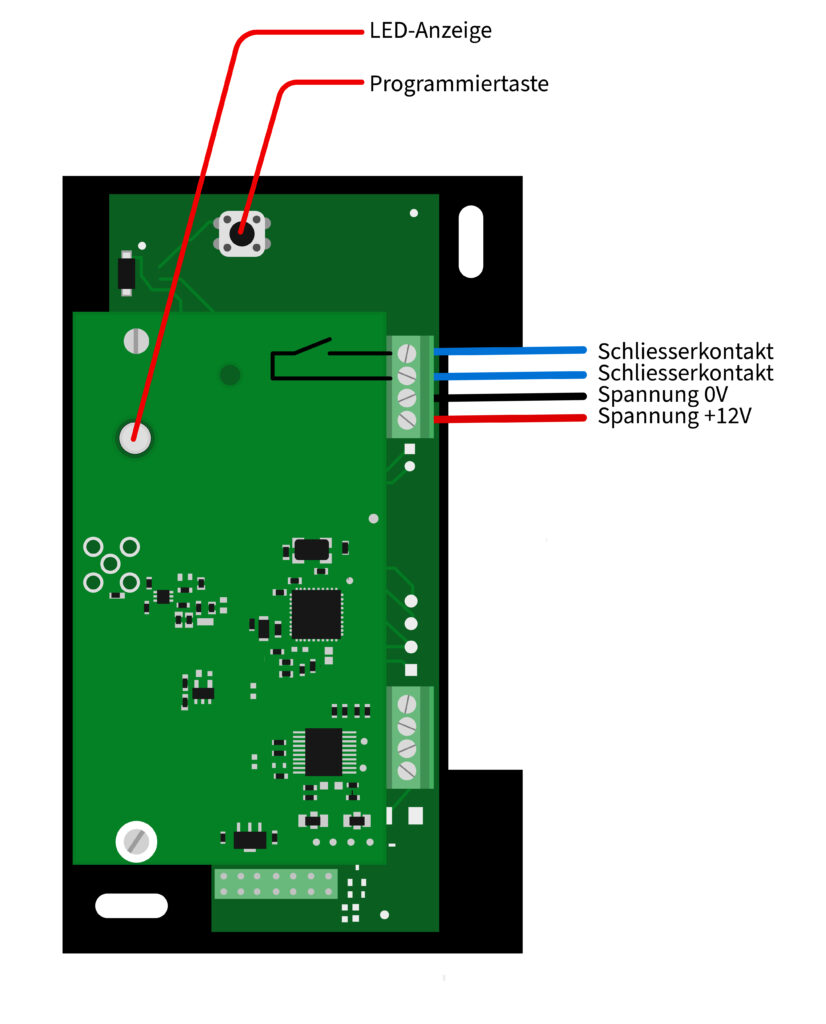

Programmieren eines Funksenders

Der Funkempfänger verfügt über 5 Speicherplätze für Sender. Diese können Sie gezielt belegen.

Drücken und halten Sie die Programmiertaste so lange, bis die LED 1-mal rot aufblinkt, um den Speicherplatz 1 zu beschreiben. Für den Speicherplatz 2 muss die LED 2-mal aufblinken usw. Nach dem Loslassen der Taste leuchtet der Empfänger 60 Sekunden lang rot auf. In dieser Zeit kann ein Sender auf das Gerät gespeichert werden. Dazu lösen Sie den gewünschten Sender aus. Wenn der Speichervorgang geklappt hat, wechselt die LED des Empfängers auf grün und erlischt nach einigen Sekunden.

Hinweis Achten Sie darauf, dass Sie einen Sender nie auf zwei Empfängern gleichzeitig programmiert haben. Da sonst beim Auslösen mehrere Zimmer auslösen (Geisterrufe).






Löschen eines Funksenders

Drücken und halten Sie die Programmiertaste so lange, bis die LED 1-mal rot aufblinkt, um den Speicherplatz 1 zu löschen. Für den Speicherplatz 2 muss die LED 2-mal aufblinken usw. Nach dem Loslassen der Taste leuchtet der Empfänger 60 Sekunden lang rot auf. Drücken und halten Sie jetzt den gewünschten Sender (ca. 4 Sekunden), bis die rote LED am Empfänger erlischt.
